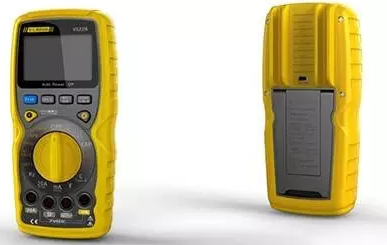

万能表

       万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。

万用表的使用方法

1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1／2以上处即可。

3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。

4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

万用表保养

1．不要接高于1000V直流电压或高于700V交流有效值电压。

2．不要在功能开关处于Ω和位置时，将电压源接入。

3．在电池没有装好或后盖没有上紧时，请不要使用此表。

万用表维修

1．外观检查

若发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件等，可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。

2．测电压法

测量各关键点的工作电压是否正常，可较快找出故障点。如测A／D转换器的工作电压、基准电压等。

3．短路法

检查A／D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。

4．断路法

把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。

5．测元件法

当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。
