作者：赵凯 ，杨毅辉

第一作者单位：佛山市天然气高压管网有限公司

摘自《煤气与热力》2020年2月刊

1   概述

以广东大鹏LNG接收站为先导的大型LNG接收站的建成投产，以及油气田LNG液化工厂的建设和大型高压输气管网建成投产，为越来越多的城市居民、工商业、工厂等天然气用户提供了气源保障，越来越多的城市燃气项目都用上了清洁能源天然气。在各城市区域燃气项目的特许经营权已授定的情况下，如何搞好供气服务，提高供气保障性、安全性、应急性是燃气企业要考虑和解决的问题。各城市燃气项目区域间或供气区域间的互联互通、互供燃气便是较好、成本较低的解决方法之一。因此，为了满足燃气企业的燃气项目应急互联互通、互供燃气需求，本文吸取了燃气双向加合计量装置［1］使用单台单向流量计实现双向加合计量，仅需手动切换阀门便可实现双向加合计量的优点，设计出了燃气双向计量调压装置，获得国家实用新型专利［2］。该装置利用单台单向流量计与两台调压器的结合实现了双向计量调压功能，工艺流程简单明了，造价低廉，便于管理，实用性强。

 2   燃气双向计量调压装置的设计原则 ①在满足现行国家标准GB 50028—2006《城镇燃气设计规范》的前提下，所采用的调压器、三通、止回阀、过滤器、流量计、节流截止阀等均为燃气工程常用产品。 ②节流截止阀具有手动节流调压和控制流量的可调节性、关闭截止的可靠性。 ③双向计量调压装置应结构简单，易操作，安全可靠性高，便于管理。

3   工艺流程 燃气双向计量调压装置工艺流程见图1。

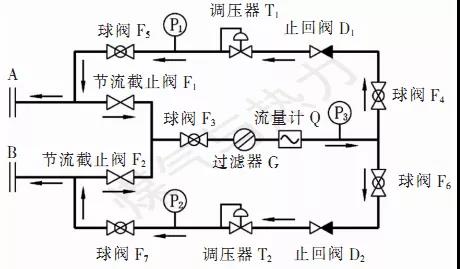

 图1   燃气双向计量调压装置工艺流程

 燃气双向计量调压装置通过A、B端的法兰接入供气系统。装置中节流截止阀、球阀均为手动阀门。装置中燃气流动方向如下： ①当需要燃气从A端流向B端时，此时A端的燃气压力大于B端的燃气压力。手动打开节流截止阀F1、球阀F3、球阀F6、球阀F7，关闭其他阀门。燃气由A端依次流入节流截止阀F1、球阀F3、过滤器G、流量计Q、球阀F6、止回阀D2、调压器T2 、球阀F7，流到B端，且保持B端压力稳定。 ②当需要燃气从B端流向A端时，此时B端的燃气压力大于A端的燃气压力。手动打开节流截止阀F2、球阀F3、球阀F4、球阀F5，关闭其他阀门，燃气由B端依次流入节流截止阀F2、球阀F3、过滤器G、流量计Q、球阀F4、止回阀D1、调压器T1、球阀F5，流到A端，且保持A端压力稳定。 ③当过滤器G、流量计Q、调压器T1、调压器T2等检修时，可以通过关闭球阀F3、球阀F5、球阀F7，打开节流截止阀F1及节流截止阀F2来旁通，进行手动压力调节，临时供气。待检修完成后恢复正常供气。

 4   装置应用 燃气双向计量调压装置橇装加工完成并整体试压合格后，应用在某城市燃气项目新、旧小区供气的互联互通上。该城市燃气项目新、旧小区分区供气方案见图2。

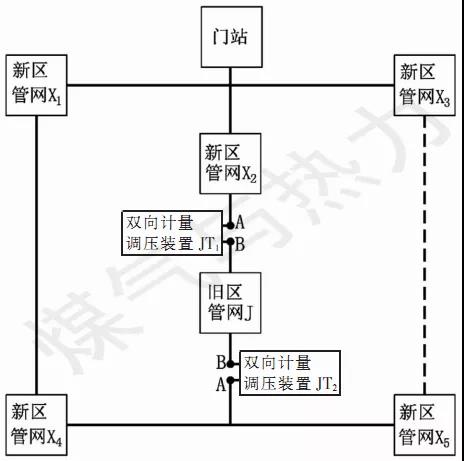

图2   某城市燃气项目新、旧小区分区供气方案

 新区管网X（包括X1~X5）的设计压力为 0.40 MPa，需要将城市门站的出站压力提高至0.40 MPa，以满足新区管网X和旧区管网J的供气要求。由于旧区管网J的设计压力为0.30 MPa，为了提高燃气市政管网的供气能力，实现燃气市政管网成环供气，选用双向计量调压装置将城市新、旧区分隔开，实现互联互通、不同压力供气。

 如图2所示，新区管网X1~X5及旧区管网J已建成，但新区管网X3至新区管网X5之间的燃气干管未联通。门站出站压力为0.40 MPa，可以满足新区管网X1~X5的供气压力需求。新、旧区之间设置燃气双向计量调压装置将燃气压力从0.40 MPa调节到0.30 MPa，双向计量调压装置JT1、JT2内的燃气流向均为A→B，从而满足旧区管网J的供气要求。

参考文献：

［1］赵凯. 燃气双向加合计量装置的设计［J］. 煤气与热力，2014，34（7）：A35-A36. ［2］赵凯，杨毅辉. 一种燃气双向计量调压装置：ZL20172 0227037.7［P］. 2018-01-19.
