管径Dn、De、D、d、Φ 的含义和区别

一、DN是指管道的公称直径

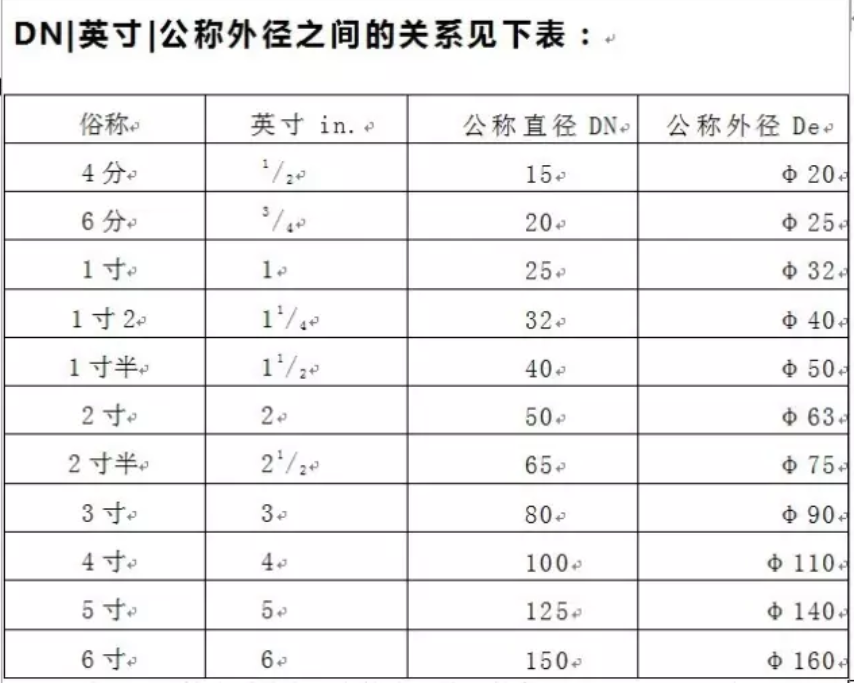

注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100； 维修各类变送器

二、De主要是指管道外径

一般采用De标注的，均需要标注成外径X壁厚的形式；

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。 上海考卓批量生产加工单双法兰液位变送器。

三、De、DN、d、ф的各自表示范围！ De-- PPR、PE管、聚丙烯管 外径 DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径

d -- 混凝土管公称直径 ф-- 无缝钢管公称直径，其规格为,如ф100:108 × 4

DN15-ф22mm，DN20-ф27mm ，

DN25-ф34mm，DN32-ф42mm，

DN40-ф48mm，DN50-ф60mm ，

DN65-ф76(73)mm，DN80-ф89mm ，

DN100-ф114mm，DN125-ф140mm ，

DN150-ф168mm，DN200-ф219mm ，

DN250-ф273mm，DN300-ф324mm ，

DN350-ф360mm，DN400-ф406mm ，

DN450-ф457mm，DN500-ф508mm，

DN600-ф610mm， DN15-ф18mm，

DN20-ф25mm ，DN25-ф32mm，

DN32-ф38mm ，DN40-ф45mm，

DN50-ф57mm ，DN65-ф73mm，

DN80-ф89mm，DN100-ф108mm，

DN125-ф133mm ，DN150-ф159mm，

DN200-ф219mm ，DN250-ф273mm，

DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，

DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。
