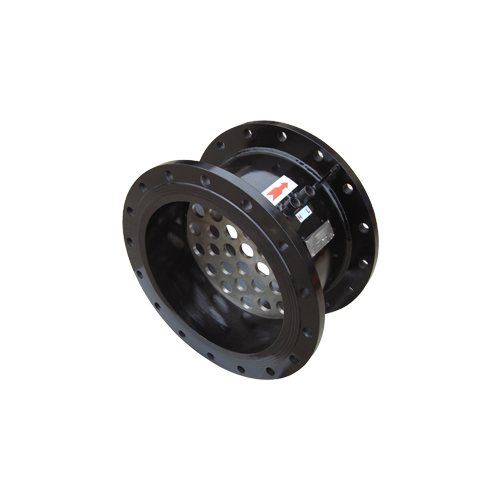

AJP多孔孔板流量计

AJP多孔孔板流量计对传统节流装置进行了极大的改进，具有平衡整流的显著特征。传统节流装置只有一个流通孔径，节流后使流体失去了理想状态；而平衡流量计有多个函数孔径，能把流场整流成理想流体，从而将差压式流量计的优势发挥的淋漓尽致。平衡流量计几乎适用于所有流体测量，是流体测量技术的一场革命，目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。

产品特点

◆测量精度是标准孔板的5～10倍；

◆流动噪声是标准孔板的1/15；

◆永久压力损失是标准孔板的1/3；

◆压力恢复比标准孔板快2倍；

◆直管段可以小于0.5D。

产品参数

资料下载

◆测量管径：DN25--DN300；

◆准确度：±1.0%测量值；

◆重复性：±0.1%；

◆β范围：0.40-0.85；

◆温度：-50℃- +600℃；

◆量程比：15：1，30：1；

◆直管段要求：上游0-3D 下游0-1D（D指管径）；

◆稳定性好：节流面积长期稳定，信号稳定；

◆无滞留区：由锥形彻底吹扫式设计所保证；

◆输出差压稳定：V锥体尾部负压端波动小；

◆永久压损小，只有孔板的1/3~1/2；

◆压力等级（MPa）：PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10、PN16、PN24。
