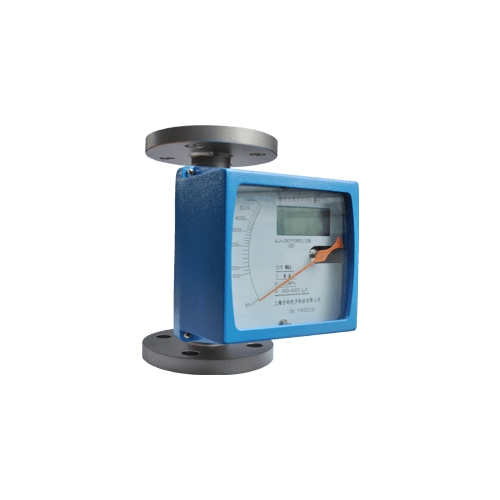

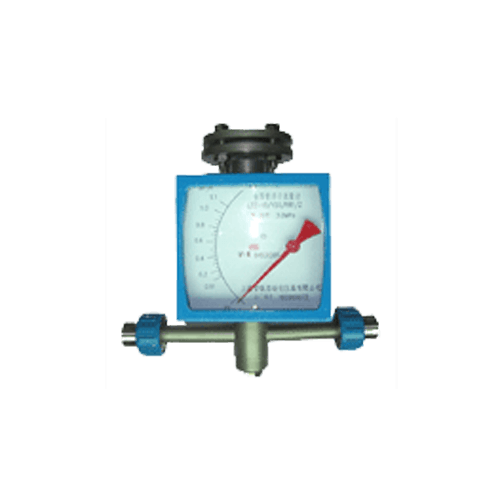

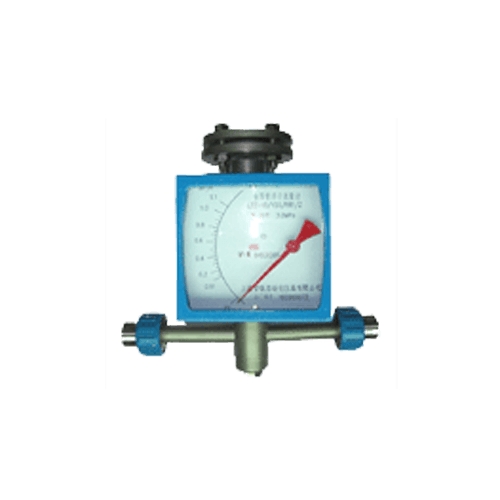

AJJ金属转子流量计

金属转子流量计,是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计。

产品特点

◆结构简单、直观；

◆ 压力损失小；

◆ 维修方便；

◆可测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量；

◆使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

产品参数

资料下载

◆测量范围：水（2.5～6000）L/h；

空气（0.07～2000）m3/h （在0.101025 MPa、20℃）。

◆准确度等级： 1.5、2.5级；

◆ 量程比： 10：1；

◆工作压力： DN15～50，4 MPa； DN80～100，1.6MPa；

◆介质温度：－80℃～200℃（内衬F46流量计0℃～80℃）；

◆液体介质粘度：DN15＜5mPa·s；DN25～100＜5mPa·s；

◆连接方式：法兰连接、螺纹连接等；

法兰采用GB/T9119.8～10标准

◆总长度： DN15～100 250mm；

◆测量管材质：普通型1Cr18Ni9Ti，耐腐型0Cr18Ni12Mo2Ti，316L、316衬F46等。
