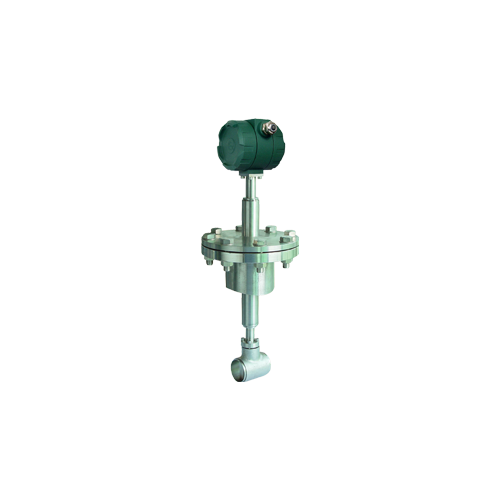

AVS100型插入式涡街

AVS100型插入式涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于各种行业工业管道中DN300--DN1200口径气体、液体、蒸汽介质流体的流量测量。优点抗振性能好，无零点漂移，可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

产品特点

◆由传感器、插入杆组件、球阀和法兰（根据需要选）、安装短管、表头等组件；

◆采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；

◆无可动部件，结构简单便于安装和维护；

◆压力损失小，量程范围宽；

◆可测介质温度达+350℃。

产品参数

资料下载

◆测量规格(管道内径)：DN350~DN1200；

◆准确度:

A.液体，指示值的±2.5％;

B.气体，指示值的±3.0％;

◆介质温度:

普通型-40℃～+150℃；

高温型-40℃～+250℃；

特高温型:-40℃～+350℃；

◆工作压力: ≤1.6MPa

◆本体材质:不锈钢(1Cr18Ni9Ti)；

◆环境温度:-30℃～+60℃；

◆相对湿度:5％～95％；

◆电器接口:M20×1.5；

◆保护等级:IP65 。
