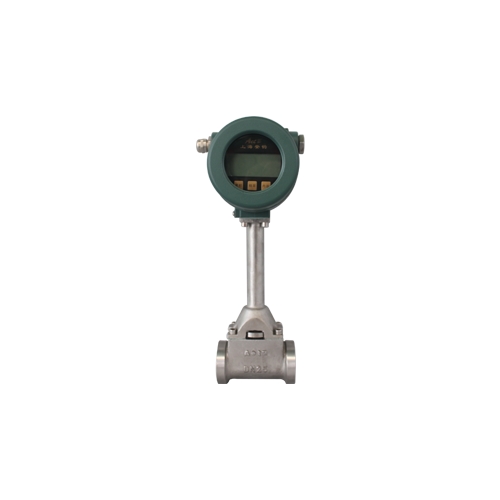

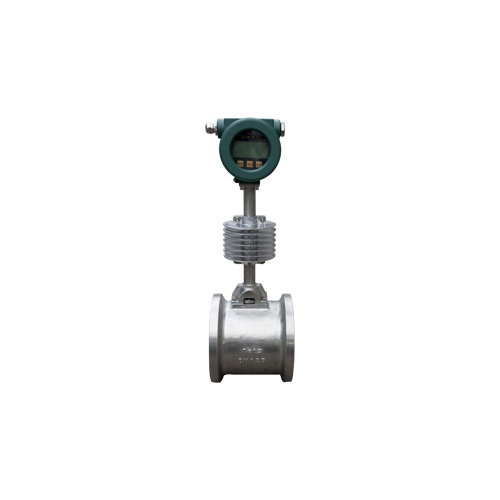

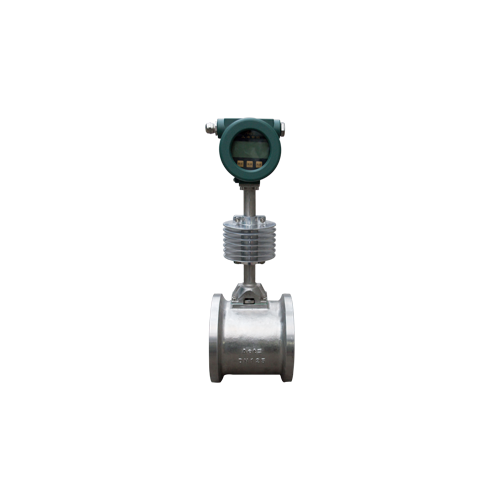

AVS100型管道式涡街

AVS100型管道式涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，结构简单，安装使用方便，维护量小。涡街流量计采用压电应力式传感器,可在-40℃～+350℃的工作温度范围内工作。同时具有频率、4~20mA、RS-485接口、Hart协议、ModBus协议的可选信号输出功能，有着非常稳定的零点和精度。

产品特点

◆采用双行LCD显示工况瞬时流量、累积流量，显示清晰直观，读数方便；

◆可通过RS485接口与数据采集器配套实现GPRS无线数据传输；

◆结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠；

◆对探头信号能够进行智能识别和筛选，抗震性能高；

◆采用微功耗高新技术，凭内外电源均可工作；

◆压力损失较小，运行费用低，更具节能意义；

◆表头可180°随意旋转，安装方便；

◆测量范围宽，量程比可达1：10；

◆可进行温度压力一体化补偿；

◆可使用多点线性能修正。

产品参数

资料下载

◆测量规格(管道内径):DN25~DN200；

◆测量介质: 液体、气体、过热、饱和蒸汽；

◆连接方式：法兰夹装式、法兰连接、螺纹连接；

◆安装方式：水平、垂直、倾斜、倒装；

◆测量范围:

正常工作范围，雷诺数为20,000～7,000,000；

测量可能范围，雷诺数为8，000～7,000,000；

◆准确度:

A.液体，指示值的±1.0％；

B.气体，指示值的±1.5％；

◆重复性: ≤准确度的1/3；

◆输出信号:

a.三线制电压脉冲低电平:0～1V；高电平:大于4V；占空比为50％；

b.二线制电流4mA～20mA；

c.三线制电流4mA～20mA；

d.RS-485通讯接口；

◆电源电压:

24VDC(二线制/RS485通讯)；3.6V干电池；

◆介质温度:

普通型-40℃～+150℃；

高温型-40℃～+250℃；

特高温型:-40℃～+350℃；

◆工作压力:

1.6MPa；2.5MPa；4.0MPa(注:其它压力等级的传感器，需定做)；

大气压力: 86kPa～106kPa ；

◆压力损失:

ΔP=1.079×10-6 ×ρ×V2

(式中:ΔP-压力损失MPa;ρ-被测介质的密度kg/m 3;V-被测介质的流速m/s)；

◆本体材质:a.碳钢;b.不锈钢(1Cr18Ni9Ti)；

◆环境温度:-30℃～+60℃；

◆相对湿度:5％～95％；

◆电器接口:M20×1.5；

◆保护等级:IP65 ；

◆防爆类型:防爆标志:ExdⅡBT4
